গম্বুজ বন্ধ তাপ সঙ্কুচিত

GL-GPJ09-5606 হিট সঙ্কুচিত গম্বুজ ক্লোজার ফাইবার তারের সোজা-থ্রু এবং ব্রাঞ্চিং স্প্লাইসের জন্য বায়বীয়, প্রাচীর-মাউন্টিং এবং ভূগর্ভস্থ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। গম্বুজ স্প্লাইসিং ক্লোজারগুলি বাইরের পরিবেশ যেমন UV, জল এবং আবহাওয়া থেকে ফাইবার অপটিক জয়েন্টগুলির চমৎকার সুরক্ষা, লিক-প্রুফ সিলিং এবং IP68 সুরক্ষা সহ।

বন্ধের শেষ প্রান্তে 7টি প্রবেশপথ রয়েছে (1টি গোলাকার বন্দর এবং 6টি ডিম্বাকৃতির বন্দর)। পণ্যের শেল PP+GF উপাদান থেকে তৈরি। বরাদ্দকৃত বাতা দিয়ে সিলিকন রাবার টিপে শেল এবং বেসটি সিল করা হয়। প্রবেশ পোর্টগুলি তাপ-সঙ্কুচিত টিউব দ্বারা সিল করা হয়। বন্ধগুলি সিল করার পরে আবার খোলা যেতে পারে এবং সিলিং উপাদান পরিবর্তন না করে পুনরায় ব্যবহার করা যেতে পারে।





আইটেম নাম	গম্বুজ বন্ধ তাপ সঙ্কুচিত টাইপ GL-GPJ09-5606
আকার (মিমি)	525 × Φ225
রঙ	কালো
তারের পোর্ট	1 ডিম্বাকৃতি পোর্ট: Φ10-15মিমি; 6 গোলাকার পোর্ট: Φ8-15মিমি
সুরক্ষা গ্রেড	IP68
ফাইবার স্প্লাইস ক্ষমতা	একক ফাইবার 144 কোর রিবন ফাইবার 432 কোর
একক ট্রে ক্ষমতা	একক ফাইবার 36 কোর রিবন ফাইবার 108 কোর
সর্বোচ্চ পরিমাণ। ট্রে সমাবেশ	4 পিসি
আবেদন	এরিয়াল/ওয়াল/পোল মাউন্ট করা
ভিতরের শক্ত কাগজ (মিমি)	540×245×210 (1 টুকরা)
বাইরের শক্ত কাগজ (মিমি)	555×510×675 (6 পিসি)



• 1টি ইনলেট এবং 6টি আউটলেট, মাঝারি আকার এবং IP68 সহ তাপ সঙ্কুচিত বেস

• তাপমাত্রা চক্র: -40 ডিগ্রী থেকে + 65 ডিগ্রী, বায়ু ভিতরের ছাড়া, সাইকেল: 10 বার, বন্ধ কোন বায়ু ফুটো নয়।

• থার্মোপ্লাস্টিক উপাদান আগুন প্রতিরোধী স্তর UL94-HB

• Insulation resistance: >2*104MΩ.

• নমনীয় হতে পরিকল্পিত, এটি একটি অত্যন্ত নির্ভরযোগ্য তাপ সঙ্কুচিত সিলিং সিস্টেম আছে.

• ফাইবার স্টোরেজ স্পেস এবং স্প্লাইস ট্রে এর গঠন যুক্তিসঙ্গত।

• কোন বিশেষ টুল প্রয়োজন ছাড়া সহজ ইনস্টলেশন.

কাঠামো অঙ্কন:

স্থাপন:

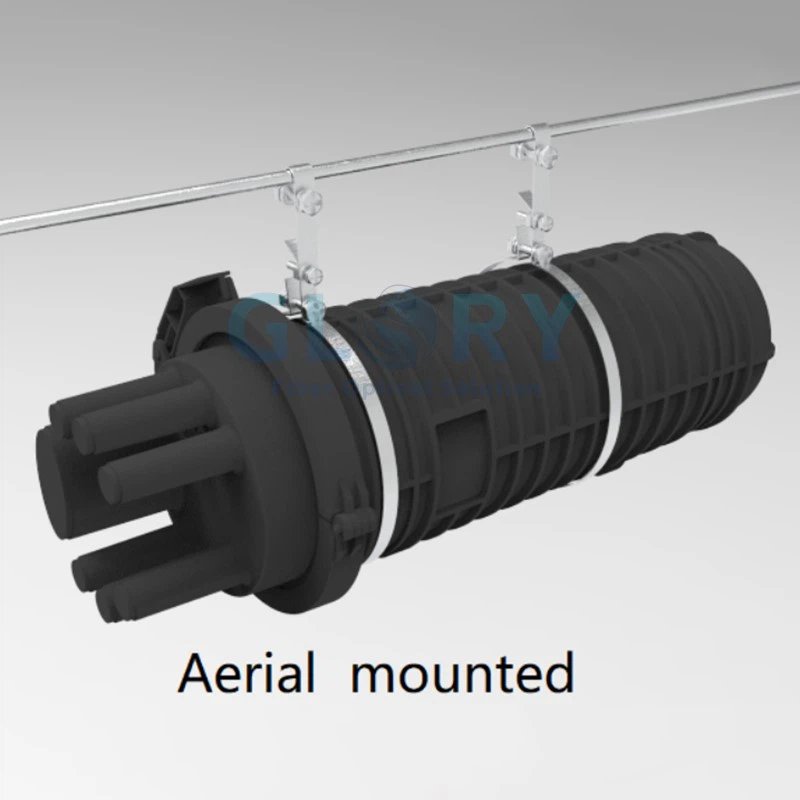

এই গম্বুজ বন্ধ ভূগর্ভস্থ, বায়বীয়, প্রাচীর এবং পেডেস্টাল ইনস্টলেশনের জন্য রাসায়নিক এবং যান্ত্রিক প্রতিরোধ।







একটি ম্যানহোলে একটি তাপ সঙ্কুচিত গম্বুজ বন্ধ কিভাবে ইনস্টল করবেন?

ফাইবার অপটিক কেবলগুলি প্রথাগত তামার তারের তুলনায় তাদের উচ্চতর কর্মক্ষমতার কারণে টেলিযোগাযোগ এবং নেটওয়ার্কিং উদ্দেশ্যে ক্রমবর্ধমান জনপ্রিয় হয়ে উঠছে। যাইহোক, সর্বোত্তম সিগন্যাল ট্রান্সমিশন নিশ্চিত করার জন্য, ফাইবার কেবলগুলিকে রক্ষা করা এবং পরিচালনা করা অপরিহার্য, যেখানে ফাইবার স্প্লাইস বন্ধ হয়ে যায়৷ এই নিবন্ধে, আমরা একটি ম্যানহোলে একটি গম্বুজ ধরণের ফাইবার স্প্লাইস ক্লোজার কীভাবে ইনস্টল করতে হয় তা নিয়ে আলোচনা করব৷



ধাপ 1: কাজের এলাকা প্রস্তুত করুন

আপনি কাজ শুরু করার আগে, নিশ্চিত করুন যে ম্যানহোলটি পরিষ্কার এবং ধ্বংসাবশেষ মুক্ত। বন্ধ একটি সমতল পৃষ্ঠে ইনস্টল করা উচিত, তাই নিশ্চিত করুন যে এলাকা সমতল হয়। পর্যাপ্ত আলো, বায়ুচলাচল এবং নিরাপত্তা সরঞ্জাম যেমন গ্লাভস এবং নিরাপত্তা চশমা আছে তা নিশ্চিত করুন।

ধাপ 2: ফাইবার স্প্লাইস ক্লোজার কিট আনপ্যাক করুন

গম্বুজ টাইপ ফাইবার স্প্লাইস ক্লোজার কিটে সাধারণত নিম্নলিখিত উপাদান থাকে:

গম্বুজ টাইপ বন্ধ শরীর

স্প্লাইস ট্রে

তারের গ্রন্থি (যান্ত্রিক ভিত্তি হলে তারের প্রবেশের জন্য)

তারের গিট

তাপ সঙ্কুচিত টিউব

প্রতিষ্ঠাপন সারগ্রন্থ

এগিয়ে যাওয়ার আগে নিশ্চিত করুন যে সমস্ত উপাদান উপস্থিত এবং ভাল অবস্থায় আছে।

ধাপ 3: ফাইবার কেবল এবং স্প্লাইস প্রস্তুত করুন, ফাইবারগুলি সংগঠিত করুন

ফাইবার তারের জন্য বাইরের জ্যাকেটটি খুলে ফেলুন এবং শক্তির সদস্যদের প্রয়োজনীয় দৈর্ঘ্যে কাটুন। নিশ্চিত করুন যে ফাইবার তারগুলি পরিষ্কার এবং কোনও ধ্বংসাবশেষ বা ধারালো প্রান্ত থেকে মুক্ত। বিভক্ত করার পরে, ফাইবারগুলিকে সংগঠিত করুন এবং সেগুলিকে স্লটে রাখুন, নিশ্চিত করুন যে কোনও অতিরিক্ত শিথিলতা নেই এবং ফাইবারগুলি জট না আছে।

ধাপ 4: ক্লোজারটি সিল করুন এবং একটি OTDR বা অন্যান্য উপযুক্ত পরীক্ষার সরঞ্জাম ব্যবহার করে ফাইবার তারগুলি পরীক্ষা করুন যাতে তারা সঠিকভাবে বিভক্ত এবং সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করতে।

উপসংহারে, একটি ম্যানহোলে একটি গম্বুজ ধরনের ফাইবার স্প্লাইস ক্লোজার ইনস্টল করার জন্য সতর্ক প্রস্তুতি এবং বিস্তারিত মনোযোগের প্রয়োজন। উপরে বর্ণিত পদক্ষেপগুলি অনুসরণ করা একটি সফল ইনস্টলেশন নিশ্চিত করতে সাহায্য করবে, সর্বোত্তম কর্মক্ষমতার জন্য ফাইবার অপটিক কেবলগুলিকে সুরক্ষা এবং পরিচালনা করবে৷
