ইনলাইন ফাইবার ঘের

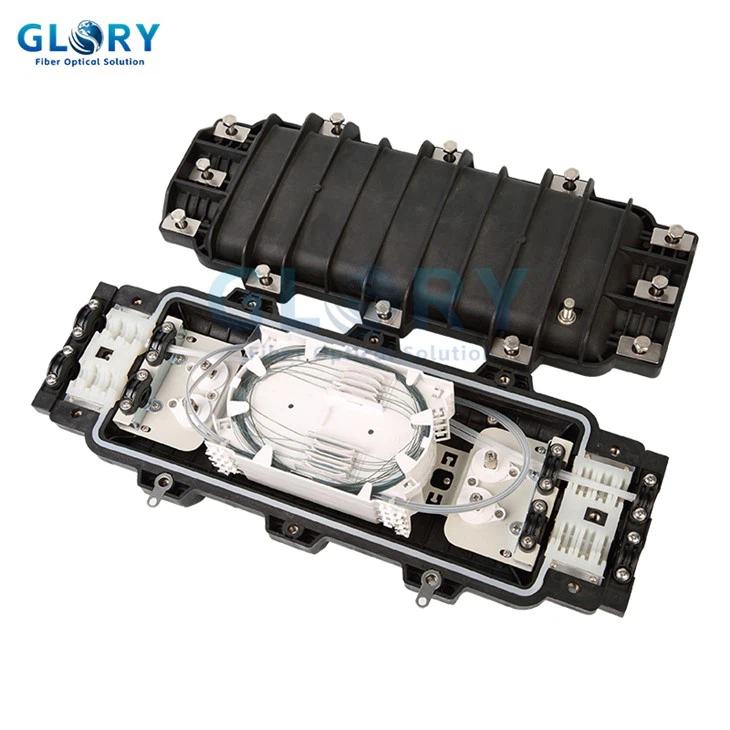

আইপি 68 রেটেড 96 ফাইবার ইনলাইন ফাইবার এনক্লোজার



জিএল-এইচ 4- বি ইনলাইন ফাইবার ঘেরগুলি ফাইবার অপটিক কেবলগুলি সংযোগ এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে। এই মডেলটিতে চারটি তারের পোর্ট রয়েছে এবং অপটিকাল ফাইবার কেবলগুলির স্প্লাইসিং এবং ব্রাঞ্চিং (আলগা হাতা, কঙ্কাল, ফিতা ইত্যাদি) সহ বিভিন্ন অ্যাপ্লিকেশন সমর্থন করে। এটি বায়বীয়, পাইপলাইন এবং সরাসরি-বুরিয়াল ইনস্টলেশনগুলির জন্য উপযুক্ত। আমাদের ফাইবার স্প্লাইস ক্লোজারটি নির্ভরযোগ্য ডেটা সংক্রমণ নিশ্চিত করে, এটি আপনার নেটওয়ার্কের প্রয়োজনের জন্য আদর্শ পছন্দ করে তোলে।



স্পেসিফিকেশন:



আইটেমের নাম	ইনলাইন ফাইবার এনক্লোজার জিএল-এইচ 4- বি
আকার (মিমি)	533(L)×209(W)×104(H)
রঙ	কালো
কেবল পোর্ট	2 ইনলেট এবং 2 আউটলেট ফাইবার কেবলের জন্য উপযুক্ত φ 8-17। 5 মিমি
সুরক্ষা গ্রেড	আইপি 68
ফাইবার স্প্লাইস ক্ষমতা	96 তন্তু
একক ট্রে ক্ষমতা	24 তন্তু
সর্বোচ্চ কিউটি। ট্রে সমাবেশ	4 পিসি
আবেদন	সরাসরি দাফন\/এরিয়াল\/ম্যানহোল\/প্রাচীর\/মেরু মাউন্টিং
অভ্যন্তরীণ কার্টন (মিমি)	560 × 320 × 130 (1 টুকরা)
বাইরের কার্টন (মিমি)	580 × 480 × 430 (6 পিসি)



বৈশিষ্ট্য:



মোট 4 টি কেবল পোর্ট সহ অনুভূমিক প্রকার। তারের ব্যাসের জন্য উপযুক্ত Ø8–17.5।

• সিলিং পারফরম্যান্স: আইপি 68 এর সুরক্ষা রেটিং সহ যান্ত্রিকভাবে সিল করা।

• সর্বাধিক বিভাজন ক্ষমতা: 96 টি ফাইবার; প্রতিটি ক্যাসেট 24 টি তন্তু ধারণ করে।

Weather শক্তিশালী আবহাওয়া প্রতিরোধের, উচ্চ এবং নিম্ন তাপমাত্রার পাশাপাশি রাসায়নিক জারা সহ্য করতে সক্ষম।

• স্ক্রু, গ্যাসকেট এবং ফাস্টেনারগুলি ক্ষয় প্রতিরোধের বাড়ানোর জন্য 304 স্টেইনলেস স্টিল দিয়ে তৈরি।

• ইনস্টলেশন: বায়বীয়, পাইপলাইন, ম্যানহোল এবং ভূগর্ভস্থ মাউন্টিংয়ের জন্য উপযুক্ত।



ইনলাইন ফাইবার ঘেরের প্রধান প্রযুক্তিগত ডেটা:



• অপারেটিং তাপমাত্রা: -40 ডিগ্রি থেকে +55 ডিগ্রি
• পরিষেবা জীবন: 25 বছর
• অপটিক্যাল পারফরম্যান্স: কোনও পরিমাপযোগ্য অতিরিক্ত মনোযোগ নেই।
• তাপমাত্রা সাইক্লিং পরীক্ষা: (60 ± 5) কেপিএ বন্ধ করার 10 টি চক্রের পরে, বায়ুচাপের ড্রপটি অবশ্যই 5 কেপিএর চেয়ে কম হতে হবে এবং পানিতে 15 মিনিটের নিমজ্জনের পরে কোনও বুদবুদ উপস্থিত হবে না।
• সিলিং পারফরম্যান্স: যখন 100 কেপিএতে চাপ দেওয়া হয়, তখন পানিতে 15 মিনিটের নিমজ্জনের পরে কোনও বুদবুদ উপস্থিত হবে না, বা 24 ঘন্টা পরে কোনও চাপ গেজ বিচ্যুতি ঘটবে না।
• পুনরায় প্রবেশের পারফরম্যান্স: সিলিং পারফরম্যান্স অবশ্যই তিনটি পুনরায় প্রবেশের পরে স্পেসিফিকেশন পূরণ করতে হবে।
• নিরোধক প্রতিরোধের: 2 × 10⁴ MΩ এর চেয়ে বেশি বা সমান Ω
• ভোল্টেজ সহ্য: 1 মিনিটের জন্য 15 কেভি ডিসি সাপেক্ষে কোনও আর্সিং বা পঞ্চার নেই।





কাঠামো অঙ্কন:

ইনস্টলেশন ডায়াগ্রাম:
